Vous avez une bonne idée. Maintenant,
à vous de jouer !

Votre fichier de découpe / gravure doit être au format PDF (vectoriel) et doit respecter certains codes couleurs et certaines épaisseurs de traits.

Petit rappel : le laser peut produire trois effets différents. Il peut découper, tracer et graver :

  • La découpe (vecteurs rouges) : le laser traverse la matière.
  • Le tracé (vecteurs bleus) : le laser marque la matière en surface finement sans la traverser.
  • La gravure (surfaces en noir&blanc) : balayage du laser selon une surface tracée ou dessinée noire ou en nuances de gris, creuse et marque la matière en surface.
OK2 exemple clients dec-trac-grav-01-01.jpg


Pour gagner du temps, voici les gabarits Cutter à télécharger sur votre ordinateur.



MACHINE 1 : FORMAT 800x500mm


ILLUSTRATOR

GABARIT 800x500mm

AUTOCAD

GABARIT 800x500mm

CAD

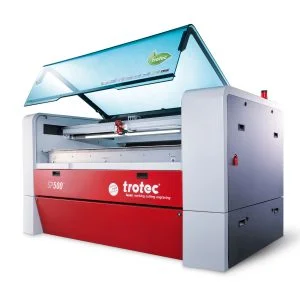

MACHINE 2 : FORMAT 1200x700mm


ILLUSTRATOR

GABARIT 1200x700mm

AUTOCAD

GABARIT 1200x700mm

CAD




QUELQUES ASTUCES

Voici quelques astuces supplémentaires qui vous permettront de gagner du temps lors de vos futures découpes!

Optimisez le nombre de tracés

Chaque vecteur dessiné représente une découpe (ou un tracé) à la machine. Si votre dessin contient des doublons, le laser passera 2 fois au même endroit, ce qui risque de « brûler » la matière, et augmenter le temps de travail.
(Sur AUTOCAD, la fonction « overkill » vous permettra d’alléger votre dessin en supprimant les doublons)

Rassemblez vos découpes

Pour diminuer votre temps machine, il est judicieux de rassembler vos traits de découpe.
Par exemple, si vous souhaitez découper plusieurs pièces carrées, collez les côtés égaux de vos carrés (sans oublier de supprimer le doublon).

Joignez vos traits

Contrairement à une imprimante classique, la machine laser ne suit pas un ordre de travail.
Pour gagner du temps sur votre fichier, pensez à travailler en polyligne, ou, pensez à joindre vos lignes pour un travail continu.
(Sur AUTOCAD et sur ILLUSTRATOR, la fonction « join » ou « joindre » vous permettra d’assembler vos lignes.)
